Rozdrabniacz do kartonu DIY - Zbuduj go mądrze i bezpiecznie!

Dobry rozdrabniacz do kartonu nie musi być skomplikowany, ale musi być przemyślany. W praktyce wszystko rozbija się o trzy rzeczy: rodzaj tektury, oczekiwany efekt po rozdrobnieniu i poziom bezpieczeństwa całej konstrukcji. Poniżej pokazuję, jak zrobić rozdrabniacz do kartonów w sposób sensowny technicznie, bez przepalania budżetu i bez budowania urządzenia, które bardziej zagraża niż pomaga.

Najpierw ustal, do czego ma służyć urządzenie

Zanim zaczniesz ciąć profile i zamawiać silnik, trzeba odpowiedzieć na jedno pytanie: co dokładnie ma robić maszyna? Inaczej projektuje się urządzenie do produkcji kartonowego wypełniacza do paczek, inaczej sprzęt do zmniejszania objętości odpadu, a jeszcze inaczej rozwiązanie pod kompost lub rozdrabnianie makulatury w warsztacie. To nie jest drobna różnica, tylko punkt wyjścia dla całej konstrukcji.

W praktyce karton można obrabiać na trzy sposoby. Pierwszy to cięcie na paski lub siatkę, czyli forma najwygodniejsza do pakowania przesyłek. Drugi to rozrywanie i łamanie materiału na mniejsze kawałki, co dobrze zmniejsza objętość odpadów. Trzeci to rozdrabnianie bardziej agresywne, już bliższe przemysłowemu shreddingowi. Do zastosowań domowych i małej firmy najczęściej wystarcza pierwszy albo drugi wariant.

Ja zwykle zaczynam od założenia, że karton powinien przejść przez maszynę wolno, ale pewnie. Jeśli urządzenie ma pracować z falistą tekturą, taśmą klejącą i większymi arkuszami, szybki wirnik tylko zwiększy ryzyko zakleszczenia. To prowadzi wprost do wyboru konstrukcji, bo od celu zależy, czy budujesz prosty perforator, czy mały shredder z prawdziwego zdarzenia.

Jaką konstrukcję wybrać, żeby karton nie klinował się w środku

Tu najłatwiej popełnić błąd: wiele osób wyobraża sobie rozdrabniacz jako szybkie ostrza obracające się z dużą prędkością. Dla kartonu to zwykle zły trop. Lepsze są konstrukcje wolnoobrotowe, z większym momentem obrotowym i kontrolowanym podawaniem materiału. Taki układ pracuje spokojniej, mniej hałasuje i dużo rzadziej się zapycha.

Najbardziej opłacalny kompromis to dla mnie wolnoobrotowy perforator albo przerobiona niszczarka o mocnej przekładni. Pierwszy wariant daje lepszą kontrolę nad kartonem, drugi jest szybki do złożenia. W obu przypadkach ważniejsze od samej „mocy” jest to, czy urządzenie ma odpowiedni podajnik i nie zmusza materiału do brutalnego wejścia w strefę cięcia.

Jeśli planujesz większą serię kartonów, warto od razu myśleć o tym, jak materiał będzie wychodził z maszyny. To właśnie podawanie i odbiór najczęściej decydują o tym, czy projekt działa płynnie, czy zamienia się w ręczne poprawki po każdym uruchomieniu.

Jak zbudować prosty model krok po kroku

Gdybym miał zrobić pierwszy działający prototyp, nie zaczynałbym od docelowej wersji. Najpierw zbudowałbym prostą, sztywną ramę, potem dodał wał roboczy, napęd i dopiero na końcu osłony oraz podajnik. Taki porządek oszczędza czas, bo łatwiej poprawić geometrię mechanizmu niż ratować gotową obudowę, w której wszystko już jest przyspawane.

1. Zrób sztywną ramę i przestrzeń roboczą

Do ramy nadają się profile stalowe, najczęściej w zakresie 30 x 30 mm albo 40 x 40 mm, jeśli urządzenie ma pracować z grubszym kartonem. Sama obudowa może być z blachy o grubości 2-3 mm, ale część nośna powinna być wyraźnie mocniejsza. Kluczowa zasada jest prosta: rama nie może pracować razem z kartonem. Jeśli zacznie się wyginać, noże stracą ustawienie i pojawią się zatory.

2. Zaprojektuj podajnik zamiast „dziury na karton”

To jeden z ważniejszych elementów. Podajnik powinien prowadzić karton pod stałym kątem i nie pozwalać dłoniom zbliżyć się do strefy roboczej. W praktyce lepszy jest wąski, wydłużony zasyp niż szeroki otwór bez kontroli. Jeżeli urządzenie ma pracować z większymi arkuszami, dobrze działa prowadnica, która wymusza prosty ruch kartonu i ogranicza jego falowanie.

Przy małych projektach sprawdza się też ręczne dopychanie za pomocą popychacza, nigdy palcami. To drobiazg, ale w takich konstrukcjach właśnie drobiazgi decydują o bezpieczeństwie.

3. Wybierz wał roboczy i sposób cięcia

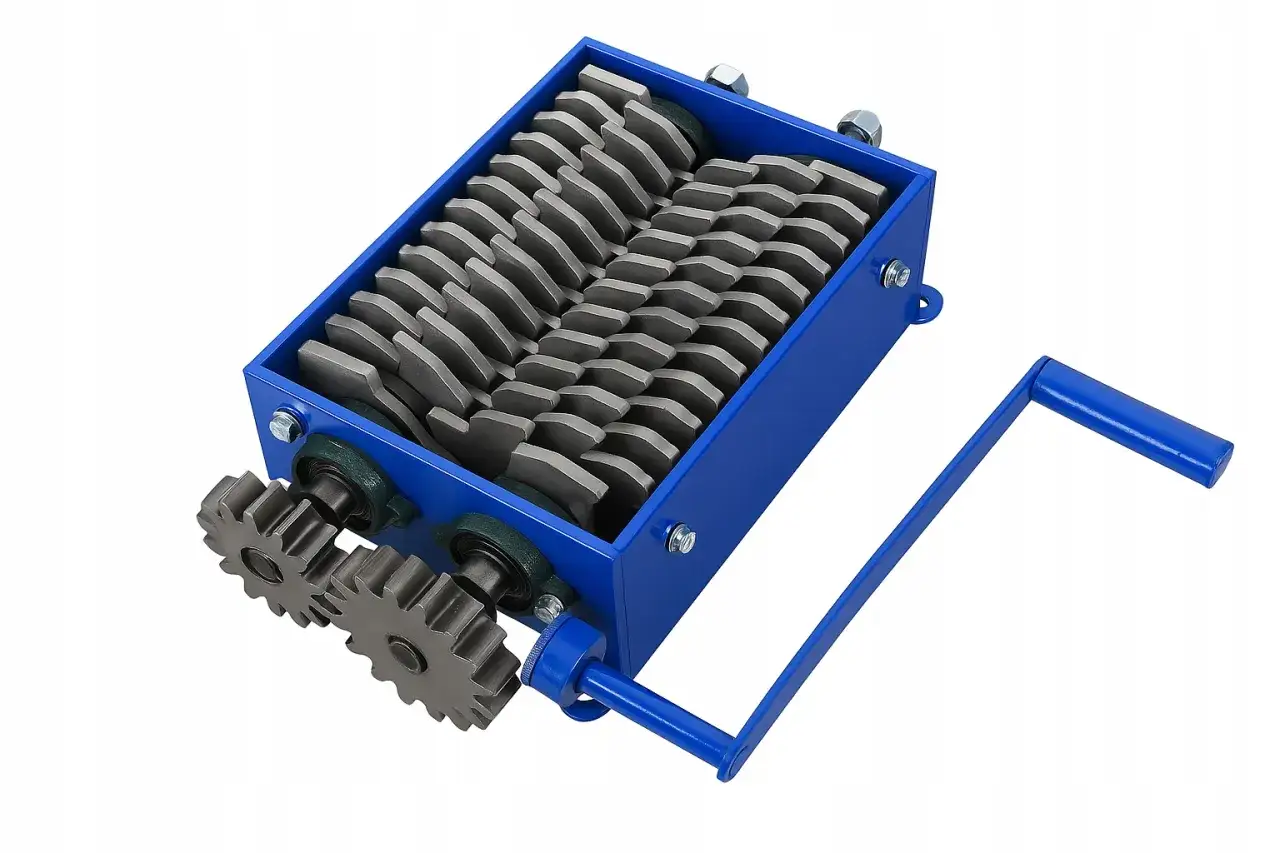

Do kartonu lepiej sprawdza się mechanizm wolnoobrotowy niż szybki bęben z agresywnymi ostrzami. Możesz iść w dwa kierunki: wał z nożami/perforatorami albo układ dwuwałowy, który chwytając materiał, rozrywa go kontrolowanie. Jeśli zależy ci na wypełniaczu do paczek, perforator jest zwykle bardziej praktyczny, bo daje sprężystą strukturę zamiast drobnych ścinków.

W wersji amatorskiej nie warto przesadzać z liczbą ostrzy. Lepiej mieć mniej, ale dobrze ustawionych elementów tnących niż gęsty zestaw, który tylko podnosi opory i utrudnia czyszczenie.

4. Dodaj napęd pasowy i redukcję

Napęd bezpośredni kusi prostotą, ale przy kartonie zwykle przegrywa. Zdecydowanie lepszy jest napęd pasowy z redukcją, bo pozwala zejść z obrotami i podnieść moment. Dla małego projektu sensowny jest silnik w okolicach 0,75-1,5 kW, o ile połączysz go z odpowiednio dobranym przełożeniem. Sama moc niczego nie załatwia, jeśli materiał nie ma dość czasu, by zostać wciągnięty i przecięty.

W praktyce warto przyjąć, że to nie jest maszyna do szybkich obrotów. Karton lubi spokojne tempo, zwykle rzędu kilkudziesięciu do około 120 obr./min na wale roboczym, zależnie od konstrukcji. To nie jest sztywna norma, tylko bezpieczny punkt startowy, od którego zacząłbym strojenie prototypu.

Przeczytaj również: Utylizacja odpadów przemysłowych - jak uniknąć błędów i oszczędzić?

5. Zabezpiecz osłony i przewidź awaryjny stop

Nie zostawiaj pasów, kół i osi na widoku. Osłona napędu to nie kosmetyka, tylko podstawowy element projektu. Do tego warto dodać przycisk awaryjny, a przy większej konstrukcji także przełączanie kierunku pracy, bo możliwość cofnięcia kartonu często ratuje sytuację przy pierwszym zacięciu.

Po złożeniu prototypu testuj go najpierw na suchym, czystym kartonie bez taśmy i zszywek. Potem stopniowo zwiększaj trudność materiału. To prowadzi naturalnie do kolejnego tematu, bo właśnie napęd i geometria najbardziej wpływają na to, czy urządzenie będzie działać stabilnie.

Napęd, obroty i siła docisku decydują o tym, czy maszyna działa

W domowych projektach najczęściej przecenia się silnik, a niedocenia przekładnię. Tymczasem dla kartonu liczy się przede wszystkim moment obrotowy, czyli zdolność do „przepchnięcia” materiału przez strefę roboczą. Jeśli napęd jest zbyt szybki, karton zacznie się ślizgać, zwijać albo klinować. Jeśli jest zbyt słaby, mechanizm stanie przy pierwszym grubszym arkuszu.

Najpraktyczniejsza zasada brzmi: im grubsza tektura, tym wolniej i z większym zapasem siły. W kartonie falistym opór zmienia się bardzo szybko, bo inaczej zachowuje się pojedyncza warstwa, a inaczej gruby karton po kilku złożeniach. Dlatego dobrze sprawdza się regulacja, choćby prosta: możliwość zmiany przełożenia pasowego albo praca w dwóch zakresach obrotów.

Do testów warto mieć pod ręką kilka rodzajów materiału: cienki karton po opakowaniach, grubsze pudła po sprzęcie AGD i karton z taśmą. To pokazuje prawdziwy margines działania lepiej niż pojedyncza próba na „idealnym” arkuszu.

• Za wysokie obroty zwiększają hałas, pylenie i ryzyko zakleszczenia.
• Za mały moment powoduje zatrzymanie wału przy wejściu grubszej tektury.
• Za wąski zasyp wymusza ręczne poprawianie materiału i spowalnia pracę.
• Brak możliwości cofania kończy się rozbieraniem maszyny przy pierwszym zatorze.

Jeżeli chcesz, by urządzenie służyło dłużej niż jeden sezon, traktuj stabilność pracy jako priorytet. To lepsza droga niż dokładanie kolejnych noży i liczenie, że problem rozwiąże się sam. Z tego powodu warto znać też błędy, które najczęściej psują cały projekt już na starcie.

Najczęstsze błędy i ryzyka, których nie warto lekceważyć

Przy takim projekcie prawie wszystko da się naprawić, ale kilka błędów robi różnicę między użyteczną maszyną a kłopotem w warsztacie. Najgorszy scenariusz to urządzenie, które niby działa, ale wymaga ciągłego dotykania materiału, regularnego czyszczenia i odkręcania osłon po każdym zacięciu. To zabija sens budowy.

• Zbyt szybki napęd zamiast redukcji. Karton nie ma być mielony na siłę, tylko kontrolowanie chwytany.
• Brak osłony przekładni. Pasy, koła i wały muszą być zamknięte.
• Zbyt słaba rama. Jeśli korpus pracuje, wszystko zaczyna tracić ustawienie.
• Za duży otwór podawczy. To pozornie wygodne, ale zwiększa ryzyko kontaktu z elementem tnącym.
• Brak awaryjnego zatrzymania. W praktyce to jedna z najważniejszych rzeczy w całym projekcie.
• Mieszanie kartonu z taśmą, folią i zszywkami. To podnosi opory i skraca żywotność noży.

Nie warto też próbować budować takiego urządzenia z przypadkowych elementów, które znalazły się w warsztacie. Szlifierka, tarcza tnąca albo zbyt szybki silnik bez przekładni potrafią zrobić więcej szkody niż pożytku. To już nie jest oszczędność, tylko wstęp do awarii albo niebezpiecznej pracy. Po tej stronie pytanie brzmi już nie „czy da się zbudować”, ale „czy nie lepiej kupić gotowe rozwiązanie”.

Kiedy budowa przestaje się opłacać

Jeżeli potrzebujesz urządzenia do pracy sporadycznej, własny projekt ma sens. Jeśli jednak kartonów jest dużo, a maszyna ma działać codziennie, szybko okazuje się, że koszt części, czasu i poprawek rośnie do poziomu gotowego urządzenia. Wtedy lepiej chłodno policzyć, co naprawdę się opłaca.

Ja patrzę na to prosto: jeśli masz dwa lub trzy kartony tygodniowo, budowa może być ciekawym i użytecznym projektem. Jeśli obsługujesz magazyn, sklep internetowy albo warsztat, w którym karton pojawia się codziennie, sensowniejszy bywa gotowy sprzęt. Z perspektywy ekologii liczy się nie tylko sam recykling, ale też to, czy urządzenie rzeczywiście będzie używane bez ciągłych przestojów.

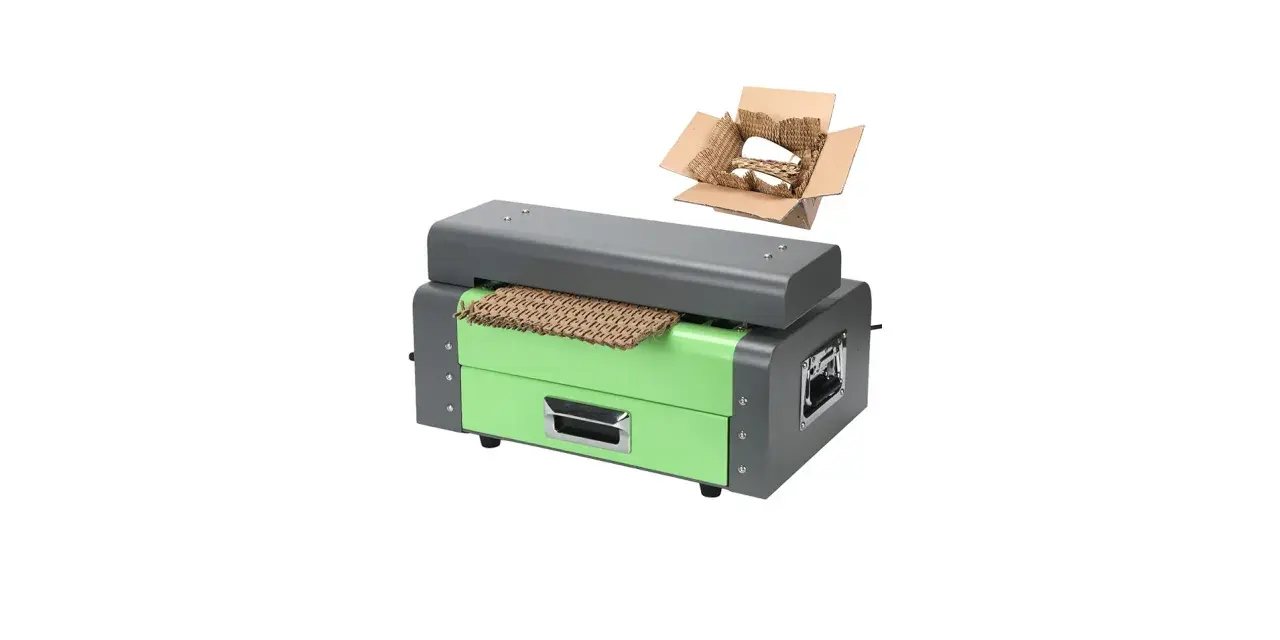

Mój praktyczny wybór na start, jeśli celem jest kartonowy wypełniacz

Gdybym budował taki sprzęt od zera, wybrałbym wolnoobrotowy perforator z napędem pasowym, sztywną ramą i wąskim podajnikiem. To rozwiązanie nie jest efektowne, ale jest rozsądne: daje bezpieczniejszą pracę, wystarczającą wydajność i mniej problemów z zatorami niż szybki, agresywny shredder.

Jeśli potrzebujesz tylko sporadycznie zmniejszać objętość kartonów, zacznij od przeróbki mocnej niszczarki albo od prostego ręcznego cięcia na paski. Jeżeli jednak chcesz zbudować urządzenie, które faktycznie ułatwi gospodarkę odpadami, trzymaj się jednej zasady: najpierw bezpieczeństwo i wolne obroty, dopiero potem wydajność. To właśnie ten porządek zwykle przesądza, czy domowy projekt kończy się działającą maszyną, czy kolejnym niedokończonym eksperymentem.
