Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem układu
- Poziomo nie znaczy płasko. Panel nadal pracuje pod kątem, a zmienia się tylko orientacja jego dłuższego boku.
- Układ trzeba dopasować do połaci. Liczą się komin, lukarna, krawędzie dachu i szerokość dostępnego pola montażowego.
- Instrukcja modułu ma pierwszeństwo. To ona mówi, w jakich strefach wolno zaciskać ramę i jakim momentem dokręcić mocowania.
- Obciążenie wiatrem i śniegiem naprawdę ma znaczenie. Przy cięższych warunkach czasem potrzebne są dodatkowe podpory albo większy zakład zacisku.
- Lepszy projekt wygrywa z „ładnym” rysunkiem. Dobrze dobrany stelaż i sensowny przebieg szyn są ważniejsze niż sam wizualny porządek modułów.
Czym naprawdę jest układ poziomy paneli
W praktyce chodzi o to, że dłuższy bok modułu biegnie wszerz połaci, a nie wzdłuż jej spadu. To nadal nie ma nic wspólnego z tym, żeby panel „leżał” na dachu; moduł pracuje pod określonym kątem, a słowo „poziomy” opisuje tylko jego orientację względem konstrukcji.
Ja patrzę na to tak: orientacja pozioma jest przede wszystkim decyzją montażową, a dopiero w drugiej kolejności estetyczną. Zmienia się przebieg szyn, miejsce docisku i sposób przenoszenia obciążeń na ramę modułu. Właśnie dlatego nie da się bezmyślnie przenieść jednego schematu z dachu na dach i liczyć, że wszystko będzie równie bezpieczne.

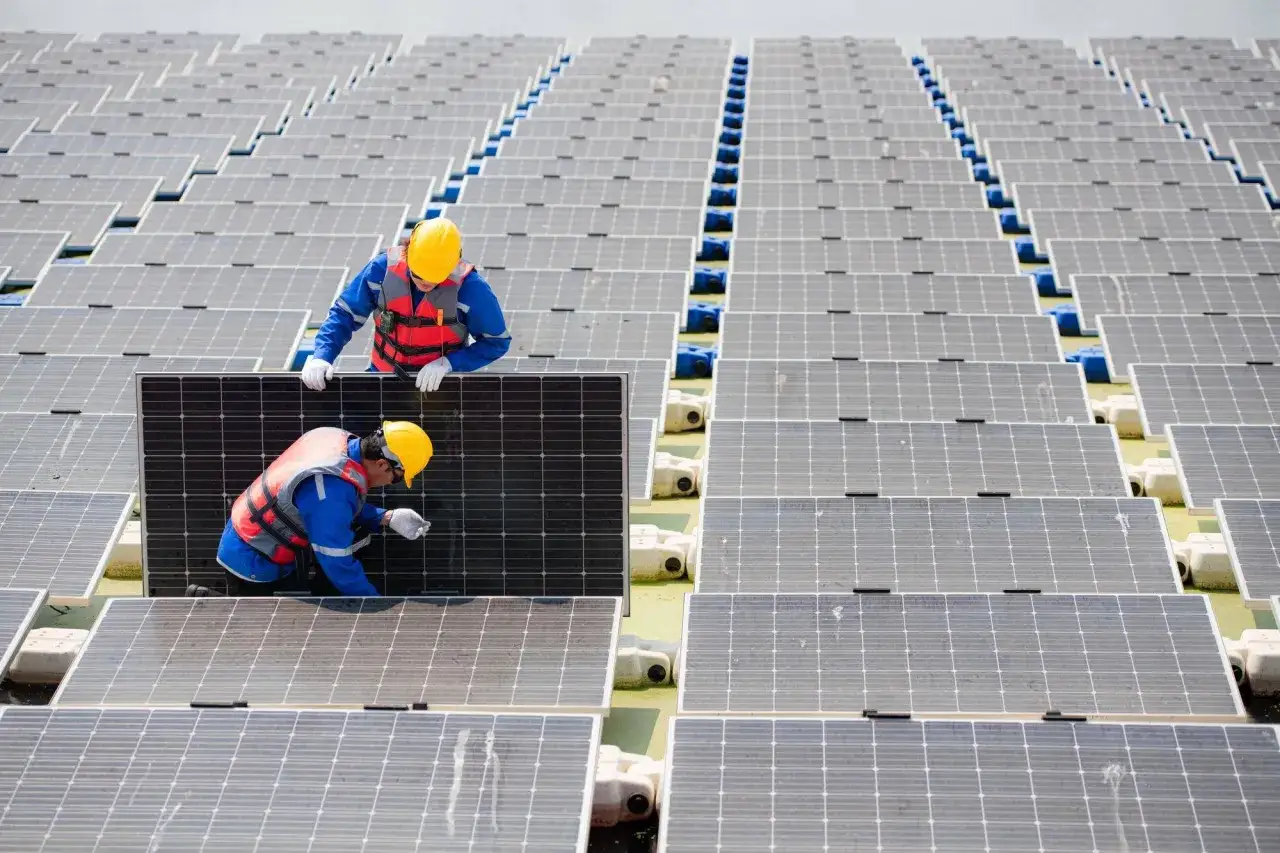

Co zmienia się w konstrukcji
W poziomym układzie bardzo często inaczej układa się prowadnice i punkty mocowania niż w orientacji pionowej. To oznacza inne odległości między szynami, inne miejsca pracy zacisków i czasem też inną liczbę podpór pod modułem. Drobny szczegół? Tylko z pozoru, bo od niego zależy, czy rama nie będzie się uginać i czy panel pozostanie w granicach dopuszczonych przez producenta.
Kiedy taki układ ma sens
Poziomy montaż lubię przede wszystkim tam, gdzie połacie są krótkie, przerywane przeszkodami albo trzeba lepiej wykorzystać szerokość dachu. Sprawdza się też wtedy, gdy zależy nam na prostszym obejściu komina, okna dachowego czy strefy przy krawędzi. To prowadzi wprost do pytania, czy poziomo rzeczywiście wygrywa z pionem, czy tylko lepiej pasuje do konkretnego dachu.
Poziomo czy pionowo w praktyce montażowej
Ja nie traktuję tego wyboru jako sprawy estetyki. Najpierw patrzę na geometrię połaci, potem na przeszkody, a dopiero na końcu na to, co wygląda „czyściej” z poziomu ogrodu.
| Kryterium | Układ poziomy | Układ pionowy | Co to oznacza w praktyce |
|---|---|---|---|
| Wykorzystanie miejsca | Lepszy na krótszych i szerszych połaciach, gdy trzeba „wcisnąć” więcej modułów w szerokość dachu. | Lepszy na długich, regularnych połaciach, gdzie łatwiej układa się powtarzalny rząd modułów. | Tu wygrywa ten układ, który lepiej omija komin, lukarnę i strefy brzegowe. |
| Przebieg konstrukcji | Często wymaga innego prowadzenia szyn i dokładniejszego sprawdzenia miejsc zacisku. | Bywa prostszy w standardowych systemach, bo wiele konstrukcji projektuje się właśnie pod taki wariant. | Nie każdy stelaż obsłuży oba układy równie dobrze bez dodatkowych elementów. |
| Zacienienie | Może pomóc ominąć przeszkodę na dachu, ale trzeba uważać na to, jak cień przecina łańcuch modułów. | Często łatwiej zaplanować dłuższe, równe pasma pracy instalacji. | Sam kierunek nie rozwiązuje problemu cienia, ale może go ograniczyć. |
| Serwis i czyszczenie | Ułatwienia zależą od dostępu do połaci, a nie od samej orientacji. Liczy się też bezpieczna strefa przy krawędzi. | Podobnie: decyzję częściej determinuje dojście do dachu niż sposób ustawienia modułu. | To ważne, ale zwykle mniej istotne niż obciążenia i zgodność z instrukcją. |
| Typowe zastosowanie | Dachy z ograniczoną przestrzenią, przeszkodami lub nietypowym układem połaci. | Dachy regularne, gdzie liczy się powtarzalność i prostszy przebieg konstrukcji. | Najlepszy wybór zależy od dachu, nie od przyzwyczajenia instalatora. |
Co sprawdzić w instrukcji modułu i stelaża
To, że panel da się obrócić, nie znaczy, że wolno go zamontować dowolnie. W dokumentacji modułu i systemu montażowego szukam zawsze tych samych rzeczy: stref zacisku, dopuszczalnych obciążeń, materiałów oraz warunków gwarancji. Jeśli tych danych nie ma na stole przed startem prac, to nie jest drobne niedopatrzenie, tylko realne ryzyko.
| Element do sprawdzenia | Dlaczego to ważne | Na co zwrócić uwagę |
|---|---|---|
| Strefa zacisku | Określa, gdzie zacisk może dociskać ramę bez ryzyka mikropęknięć i odkształceń. | Nie wolno przenosić docisku „na oko” poza zakres wskazany przez producenta. |
| Moment dokręcania | Zbyt słaby docisk osłabia mocowanie, zbyt mocny może uszkodzić ramę. | W instrukcjach spotyka się np. zakresy rzędu 18-24 N·m; to wartość do konkretnego modelu, nie do zgadywania. |
| Materiał zacisków i szyn | Wpływa na trwałość i ryzyko korozji galwanicznej. | Aluminium i stal nierdzewna są typowe, ale ważne jest też to, jak łączą się z ramą modułu. |
| Obciążenie śniegiem i wiatrem | Decyduje o liczbie podpór i o tym, czy trzeba zastosować dodatkowe elementy wzmacniające. | Przy większym ssaniu wiatru lub ciężkim śniegu dokumentacja może wymagać dodatkowej belki albo większego zakładu zacisku. |
| Odstęp od dachu i wentylacja | Wpływa na chłodzenie modułu, bezpieczeństwo pożarowe i łatwość serwisu. | Panel nie powinien być dociśnięty do pokrycia dachowego bez zapasu przewidzianego w projekcie. |
Przykład z praktyki: w dokumentacjach technicznych spotyka się zaciski o szerokości co najmniej 50 mm, grubości minimum 3 mm i śrubę M8, a także wymagania typu zakład 40 mm lub 80 mm w zależności od obciążenia wiatrem. To nie są ozdobne liczby z katalogu, tylko parametry, które trzeba odnieść do konkretnego modułu i konkretnej połaci.
Strefy zacisku
Jeżeli instalator zaciska ramę poza strefą wskazaną przez producenta, ryzyko rośnie natychmiast. Można wtedy uszkodzić ramę, doprowadzić do jej skręcenia albo osłabić moduł na tyle, że problem wyjdzie dopiero po kilku sezonach. I właśnie to jest najgorsze: błąd nie zawsze objawia się od razu, ale potrafi wrócić w postaci reklamacji albo pęknięcia szkła.
Śnieg, wiatr i korozja
W Polsce to nadal jeden z najważniejszych tematów, bo dach nie pracuje w laboratorium, tylko w realnej pogodzie. Jeżeli instalacja ma stanąć w rejonie narażonym na większy śnieg lub silniejsze podmuchy, projekt trzeba przeliczyć, a nie tylko „dopasować wizualnie”. Równie istotna jest korozja: bezpośredni kontakt różnych metali z aluminiową ramą może skrócić żywotność całego układu.
Przeczytaj również: Tracker fotowoltaiczny - czy warto? Analiza opłacalności
Wentylacja i odstępy
Między modułem a połacią musi pozostać przestrzeń robocza, bo panel nagrzewa się podczas pracy i potrzebuje przepływu powietrza. Zbyt mały odstęp nie tylko pogarsza chłodzenie, ale też komplikuje przeglądy i serwis. Ja zawsze traktuję ten punkt jako część projektu, a nie jako rzecz do „dociśnięcia” na końcu montażu.
Najczęstsze błędy przy poziomym montażu
W tej części najłatwiej zobaczyć, gdzie poziomy układ zaczyna sprawiać kłopot. Nie chodzi o to, że jest zły sam w sobie. Problem pojawia się wtedy, gdy ktoś wybiera go dla wygody montażu, ale pomija techniczne ograniczenia modułu i dachu.
- Mylenie orientacji z kątem nachylenia. Poziomy układ nie oznacza, że panel ma leżeć płasko. To błąd, który prowadzi do złej wentylacji i złego doboru konstrukcji.
- Docisk poza strefą producenta. To najprostsza droga do mikropęknięć, odkształceń ramy i utraty gwarancji.
- Przenoszenie jednego schematu szyn na każdy dach. To, co działa na dużej i prostej połaci, może być nietrafione przy lukarnach, kominach i krótkich fragmentach dachu.
- Zbyt mały luz przy krawędziach i przeszkodach. Instalacja bez bezpiecznej strefy serwisowej utrudnia przegląd, mycie i naprawy, a czasem wchodzi w konflikt z zaleceniami projektu.
- Ignorowanie śniegu, wiatru i korozji. Jeśli instalacja ma przetrwać lata, musi być policzona pod lokalne obciążenia i materiałowo zgodna z resztą systemu.
- Brak sprawdzenia, czy system montażowy w ogóle dopuszcza taki układ. To szczególnie ważne przy bardziej rozbudowanych dachach i przy modułach o nietypowych wymiarach.
Te błędy nie tylko obniżają uzysk. Często kończą się też problemami z gwarancją, przeciekami albo koniecznością demontażu części pola modułów, żeby poprawić jedno źle ustawione mocowanie. Dlatego zanim podpiszesz wycenę, warto poprosić o kilka konkretnych rzeczy, a nie tylko o deklarację, że „da się to zrobić”.
Co poprosić instalatora przed podpisaniem wyceny
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: nie kupuj samego montażu, kupuj projekt montażu. Dobra wycena powinna pokazywać nie tylko liczbę paneli i moc falownika, ale też to, jak dokładnie instalacja będzie osadzona na dachu.
- Rysunek układu modułów. Chodzi o rozmieszczenie paneli z wymiarami, a nie o ogólny szkic bez punktów odniesienia.
- Informację o strefach zacisku. Instalator powinien wskazać, gdzie konkretny model może być mocowany w orientacji poziomej.
- Opis szyn, zacisków i zabezpieczenia antykorozyjnego. To pozwala ocenić, czy system jest dopasowany do dachu i warunków pracy.
- Obliczenia obciążeń śniegu i wiatru. Bez tego projekt jest tylko założeniem, a nie bezpiecznym rozwiązaniem.
- Zakres gwarancji na montaż. Warto wiedzieć, co odpowiada wykonawca, a co pozostaje po stronie producenta modułów.
Poziomy układ bywa bardzo dobrym rozwiązaniem, ale tylko wtedy, gdy wynika z geometrii dachu i dokumentacji technicznej. Jeśli moduł, stelaż i obciążenia są ze sobą zgodne, zyskujesz instalację stabilną, estetyczną i łatwiejszą do obrony w razie kontroli lub reklamacji. Jeśli nie, lepiej zmienić układ niż udawać, że drobna różnica nie ma znaczenia.
