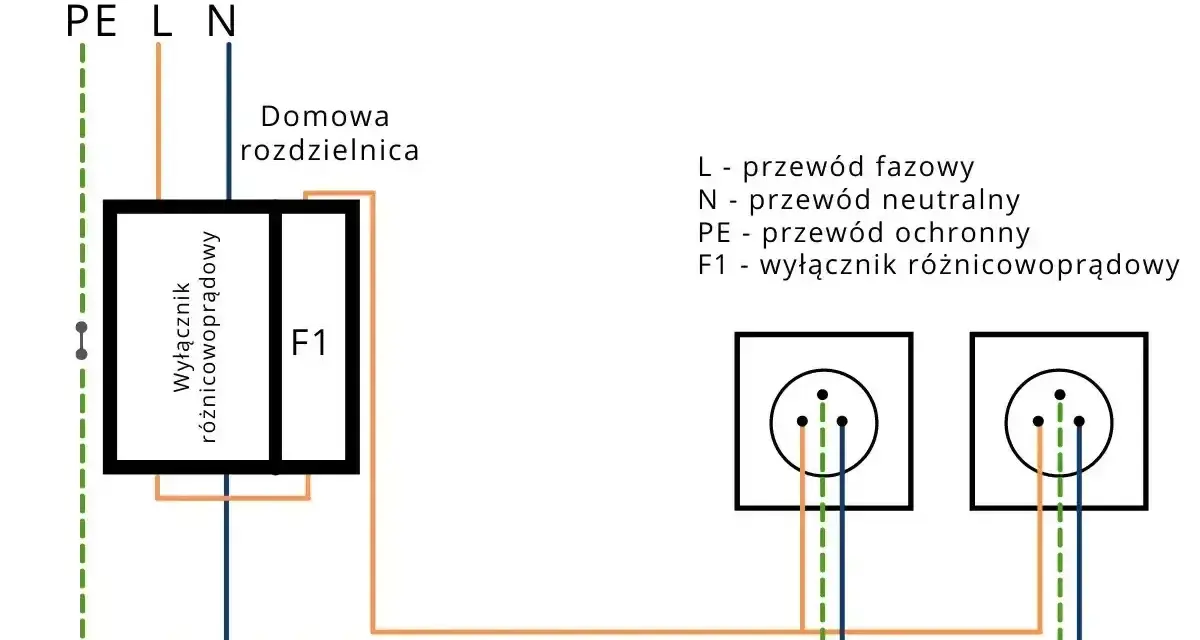

Przy instalacji PV dobór zabezpieczenia różnicowoprądowego nie sprowadza się do kupienia czegokolwiek z katalogu. Liczy się typ falownika, możliwy prąd upływu DC, sposób ochrony obwodu i to, czy producent przewidział własny układ monitorowania. To właśnie na tym tle pojawia się pytanie, jaka różnicówka do fotowoltaiki będzie właściwa, żeby instalacja była bezpieczna i nie wyłączała się bez powodu.
Najważniejsze rzeczy, które decydują o wyborze
- Typ B jest najbezpieczniejszym wyborem domyślnym dla falowników bez separacji galwanicznej.
- Typ A może być poprawny, jeśli falownik ma wbudowaną detekcję składowej stałej do 6 mA i instrukcja to dopuszcza.
- Typ AC w nowych instalacjach PV omijam, bo nie jest odporny na składową DC.
- W obwodach końcowych najczęściej stosuje się 30 mA, a na torze falownika częściej spotyka się 100 mA lub 300 mA.
- Dla instalacji jednofazowej zwykle wybiera się 2P, a dla trójfazowej 4P.
- Prąd znamionowy RCD trzeba dobrać do obciążenia, najczęściej w praktyce pojawiają się 40 A i 63 A.
Najkrótsza odpowiedź brzmi typ B, ale nie zawsze
Gdybym miał wskazać jeden bezpieczny kierunek bez wchodzenia jeszcze w szczegóły konkretnego falownika, wybrałbym różnicówkę typu B. Ten typ radzi sobie z prądem przemiennym, pulsującym i ze składową stałą, a właśnie ta składowa jest problemem w instalacjach z elektroniką mocy.
W fotowoltaice nie chodzi jednak o samą „modę na B”. Chodzi o to, że część falowników, zwłaszcza beztransformatorowych, może wprowadzać do obwodu AC prąd o charakterze stałym. Taki prąd potrafi „przytępić” działanie zwykłej różnicówki i sprawić, że nie zadziała wtedy, kiedy powinna. Dlatego w praktyce typ B traktuję jako rozwiązanie najbardziej uniwersalne, ale nie jako jedyne słuszne w każdej sytuacji.
Tu pojawia się ważny wyjątek: nowoczesne falowniki często mają wbudowany układ monitorowania prądu różnicowego i ograniczania składowej DC. Jeśli producent wprost dopuszcza współpracę z typem A, można z tego skorzystać. To często sensowny kompromis między bezpieczeństwem a kosztem. Następny krok to rozróżnienie, kiedy typ A rzeczywiście wystarcza, a kiedy oszczędzanie na B jest po prostu błędem.
Kiedy wystarczy typ A, a kiedy naprawdę trzeba typ B
W praktyce decydują trzy rzeczy: konstrukcja falownika, możliwy poziom składowej stałej i zalecenia producenta. Najprostsza reguła brzmi tak: jeśli falownik może wprowadzać do instalacji więcej niż 6 mA składowej DC, typ A przestaje być bezpiecznym wyborem i trzeba iść w typ B albo w rozwiązanie równoważne przewidziane przez producenta.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Falownik beztransformatorowy, brak pewności co do detekcji DC | Typ B | Najlepiej chroni przed składową stałą i nie „gubi się” przy prądach z falownika. |
| Falownik z wbudowaną detekcją 6 mA DC i jasnym zapisem w instrukcji | Typ A | Może być poprawny, jeśli producent to dopuszcza i układ spełnia wymagania ochrony. |
| Falownik z separacją galwaniczną lub transformatorem | Typ A albo rozwiązanie wskazane przez producenta | Ryzyko pojawienia się składowej stałej po stronie AC jest zwykle mniejsze. |
| Dowolna nowa instalacja PV z niejasną dokumentacją | Typ B | Bezpieczniejsza decyzja, szczególnie gdy projekt ma być odporny na błędy montażowe. |
Ja od razu odrzucam typ AC w nowych instalacjach PV. To urządzenie jest po prostu zbyt wąskie funkcjonalnie, bo nie jest przygotowane na warunki, które potrafi stworzyć falownik. Warto też pamiętać, że różnicówka typu B nie jest „lepsza” w abstrakcyjnym sensie, tylko bardziej odporna na specyficzne przebiegi prądu. To ważna różnica, bo kolejna decyzja dotyczy już nie samego typu, ale czułości i liczby biegunów.
Jak dobrać czułość, prąd znamionowy i liczbę biegunów
Sam typ to dopiero połowa wyboru. Druga połowa to czułość wyzwalania, prąd znamionowy i liczba biegunów. I tu najłatwiej popełnić błąd: kupić dobry typ, ale o złych parametrach. Wtedy instalacja będzie albo wyłączała się bez powodu, albo nie da właściwej ochrony.
| Parametr | Co oznacza | Najczęstszy wybór w PV |
|---|---|---|
| Czułość 30 mA | Ochrona dodatkowa ludzi przy porażeniu | Głównie dla obwodów końcowych, nie zawsze dla całego toru falownika |
| Czułość 100 mA | Większa odporność na nuisance tripping, nadal dobra ochrona | Spotykana przy obwodach falownika i w projektach pośrednich |
| Czułość 300 mA | Najczęściej ochrona przeciwpożarowa i tor główny | Bardzo częsty wybór dla instalacji PV po stronie AC |
| 2P | Wyłącznik dla instalacji jednofazowej | Falowniki 1-fazowe |
| 4P | Wyłącznik dla instalacji trójfazowej | Falowniki 3-fazowe |
| 40 A / 63 A | Prąd znamionowy, czyli ile obwód może przenieść | Najczęściej te dwa warianty, zależnie od projektu i zapasu |
Jeśli chodzi o czułość, nie mieszam dwóch celów. 30 mA to ochrona ludzi w obwodach końcowych, a 100 mA lub 300 mA częściej wykorzystuje się na torze zasilającym falownik, żeby ograniczyć ryzyko niepotrzebnych wyzwaleń. Dla domu jednorodzinnego bardzo często spotyka się układ, w którym sama instalacja budynku ma osobne obwody 30 mA, a falownik pracuje na wydzielonym zabezpieczeniu o większej odporności. To prowadzi mnie do pytania, gdzie ta różnicówka powinna być zamontowana, żeby w ogóle miała sens.
Gdzie ta różnicówka powinna pracować w układzie PV
W instalacji fotowoltaicznej różnicówka pracuje przede wszystkim po stronie AC, czyli na wyjściu falownika lub na torze, który zasila tę część instalacji. Po stronie DC nie traktuję klasycznego RCD jako zamiennika właściwego zabezpieczenia. Tam ważniejsze są przewody, izolacja, rozłączniki, ograniczniki przepięć i poprawny projekt całego łańcucha DC.
RCMU, czyli układ monitorowania prądu różnicowego, to coś innego niż klasyczny RCD. Monitor obserwuje stan i może wywołać reakcję falownika, ale nie zawsze zastępuje pełną ochronę w rozdzielnicy. Dlatego nie zakładam automatycznie, że skoro falownik „coś ma w środku”, to zewnętrzna ochrona staje się zbędna. To zależy od konkretnego modelu i od tego, co zapisano w instrukcji.
W praktyce patrzę jeszcze na dwie rzeczy. Po pierwsze, obwód falownika powinien być wydzielony, bo mieszanie go z przypadkowymi odbiornikami zwiększa ryzyko kłopotów z sumą prądów upływu. Po drugie, jeśli w torze pojawiają się różne RCD, trzeba zadbać o selektywność, czyli takie stopniowanie zabezpieczeń, żeby wyłączało się to urządzenie, które naprawdę powinno zareagować, a nie cały budynek naraz. To brzmi jak detal, ale w praktyce potrafi zdecydować o tym, czy instalacja będzie działać stabilnie, czy będzie irytować co kilka dni.
Skoro miejsce montażu już mamy, zostaje jeszcze temat błędów. I tu, szczerze, widzę ich zaskakująco dużo, mimo że sama zasada doboru nie jest skomplikowana.
Najczęstsze błędy, które widzę przy montażu
- Wybór typu AC „bo jest najtańszy” - to najgorsza oszczędność w PV, bo taki RCD nie jest odporny na składową DC i może zadziałać nieprawidłowo.
- Ignorowanie instrukcji falownika - jeśli producent dopuszcza typ A z detekcją 6 mA DC, można skorzystać z tańszego rozwiązania; jeśli wymaga B, nie ma sensu szukać obejść.
- Zbyt mała czułość dla całego toru falownika - 30 mA bywa świetne dla obwodów końcowych, ale przy samym falowniku potrafi powodować niepotrzebne wyzwolenia.
- Zły dobór liczby biegunów - jednofazowa instalacja potrzebuje innego aparatu niż trójfazowa.
- Za mały prąd znamionowy - jeśli RCD ma pracować przy większym obciążeniu, 25 A może być za mało; w praktyce częściej patrzę na 40 A lub 63 A.
- Brak uwzględnienia innych źródeł prądów upływu - pompy ciepła, falowniki czy ładowarki EV potrafią zmienić zachowanie całej rozdzielnicy.
Najważniejszy wniosek jest prosty: sama etykieta „do fotowoltaiki” niczego nie załatwia. Dla mnie liczy się zgodność z układem instalacji, a nie marketing na obudowie. I właśnie dlatego przed zakupem robię krótki, konkretny przegląd parametrów.
Co sprawdzam przed zakupem, żeby nie przepłacić i nie przestrzelić
- Najpierw sprawdzam, czy falownik jest beztransformatorowy, czy ma separację galwaniczną.
- Potem czytam instrukcję pod kątem wymogu dla RCD: typ A, typ B czy rozwiązanie równoważne.
- Sprawdzam, czy producent podaje limit składowej DC, zwykle w okolicach 6 mA dla typu A.
- Dopasowuję liczbę biegunów do fazowości instalacji.
- Wybieram czułość zgodnie z funkcją obwodu: 30 mA dla ochrony ludzi, 100 mA albo 300 mA tam, gdzie ważniejsza jest odporność na niepożądane zadziałania.
- Dopasowuję prąd znamionowy do realnego obciążenia, a nie do tego, co akurat jest na promocji.
Tu pojawia się też temat pieniędzy, bo różnica w cenie między typem A i B bywa duża. W 2026 roku w praktyce typ A 40 A / 30 mA można spotkać mniej więcej w okolicach 120-200 zł, a typ B 4P 40 A / 300 mA często kosztuje około 450-1500 zł, zależnie od marki, liczby biegunów i wykonania. To właśnie dlatego nie warto kupować B „z automatu” bez sprawdzenia, czy falownik rzeczywiście go wymaga. Z drugiej strony, jeśli instrukcja mówi wprost o typie B, nie ma sensu szukać tańszego skrótu.
Jeżeli chcesz uprościć decyzję, trzymaj się jednej zasady: najpierw instrukcja falownika, potem typ RCD, na końcu cena. To podejście oszczędza więcej niż szukanie najtańszego aparatu w ciemno. A na końcu zostaje już tylko jedna praktyczna rzecz, którą zawsze przypominam przy takich projektach.
W praktyce liczy się cały układ ochrony, nie sam symbol na obudowie
Jeżeli instalacja jest nowa, falownik nie ma wyraźnej separacji i nie widzę jasnego potwierdzenia, że typ A będzie poprawny, zwykle stawiam na typ B. To najbezpieczniejszy wybór dla fotowoltaiki i najmniej ryzykowny przy późniejszych zmianach w układzie.
Jeżeli natomiast producent falownika przewidział monitorowanie składowej DC do 6 mA i wprost dopuszcza typ A, można z tego skorzystać bez poczucia, że robi się coś „na skróty”. Takie rozwiązanie ma sens przede wszystkim wtedy, gdy instalacja jest prosta, dobrze opisana i montowana zgodnie z dokumentacją. Wtedy wybór nie jest kompromisem jakości, tylko świadomą decyzją projektową.
Najgorszy scenariusz to kupno przypadkowej różnicówki, montaż „żeby była” i liczenie, że reszta sama się ułoży. Przy fotowoltaice to tak nie działa. Jeśli mam zostawić jedną praktyczną wskazówkę, brzmi ona tak: sprawdź falownik, sprawdź typ RCD, dopiero potem płacisz za aparat. W dobrze zrobionej instalacji to podejście daje więcej bezpieczeństwa niż najdroższy wybór bez analizy.
