Dach płaski daje dużą swobodę ustawienia modułów, ale jednocześnie stawia większe wymagania wobec stelaża, obciążenia i ochrony pokrycia. Dobrze dobrana konstrukcja pv na dach płaski decyduje o tym, czy instalacja będzie stabilna, cicha podczas wichury i bezpieczna dla membrany albo papy. W tym tekście pokazuję, jakie systemy mocowania się stosuje, jak dobrać kąt i układ paneli oraz gdzie najczęściej popełnia się kosztowne błędy.
Najpierw nośność dachu, potem kąt i typ mocowania
- Na dachu płaskim najczęściej wybiera się system balastowy, kotwiony albo hybrydowy.
- Układ wschód-zachód zwykle lepiej wykorzystuje powierzchnię, a południe daje wyższy uzysk z jednego modułu.
- Najczęściej spotykane nachylenie to około 10-15°, a przy układzie południowym często 15-20°.
- Przy nachyleniu 15-20° i orientacji południowej odstęp między rzędami bywa rzędu 1,5-2 m.
- Sam montaż na dachu płaskim jest zwykle droższy niż na skośnym, a na rynku pojawiają się widełki 1 300-1 800 zł brutto/kWp za usługę montażową.
- Największe ryzyko to źle policzony wiatr, nadmierny balast i uszkodzenie pokrycia dachu.
Dlaczego dach płaski wymaga innego podejścia niż skośny
Na skośnym dachu konstrukcja zwykle „siada” zgodnie z geometrią połaci, a na płaskim trzeba samodzielnie ustawić kąt, kierunek i sposób przenoszenia obciążeń. Ja zawsze zaczynam od dwóch pytań: czy dach wytrzyma dodatkową masę oraz czy wiatr nie będzie próbował podnieść całego układu jak żagla. To właśnie dlatego projekt takiej instalacji opiera się nie tylko na panelach, ale też na geometrii stelaża, rozmieszczeniu punktów podparcia i sposobie ochrony pokrycia.
W praktyce liczą się trzy rzeczy: nośność konstrukcji budynku, rodzaj poszycia oraz ekspozycja na wiatr. Inaczej planuje się system na hali z papą, inaczej na dachu z membraną, a jeszcze inaczej na obiekcie, na którym i tak prowadzi się regularny serwis urządzeń technicznych. Na płaskiej połaci nawet niewielka zmiana kąta lub wysokości modułu może mocno wpłynąć na obciążenie i zacienienie sąsiednich rzędów, więc nie ma tu miejsca na montaż „na oko”.
To prowadzi wprost do wyboru samego systemu mocowania, bo to od niego zależy, czy instalacja będzie opierać się na ciężarze własnym, kotwach czy połączeniu obu metod.
Jakie systemy mocowania sprawdzają się najlepiej
Na rynku spotykam trzy rozwiązania, które realnie mają sens na dachu płaskim: balastowe, kotwione i hybrydowe. Wybór nie wynika z mody, tylko z tego, co dach potrafi przyjąć, jak wygląda pokrycie i jak bardzo chcesz ograniczyć ingerencję w połacie. Poniższe zestawienie pokazuje różnice bez marketingowej mgły.
| System | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Balastowy | Gdy dach ma odpowiednią nośność i chcesz uniknąć perforacji poszycia | Brak wiercenia w pokryciu i prostsza ochrona hydroizolacji | Wymaga dodatkowej masy i dokładnego obliczenia obciążeń |
| Kotwiony | Gdy konstrukcja budynku pozwala bezpiecznie przenieść obciążenia do warstw nośnych | Mniejsza masa własna układu i często lepsza odporność na wiatr | Trzeba bardzo dobrze uszczelnić miejsca mocowań |
| Hybrydowy | Gdy chcesz połączyć niższy balast z częściowym zakotwieniem | Rozsądny kompromis między masą, bezpieczeństwem i elastycznością projektu | Jest bardziej złożony w projekcie i montażu |

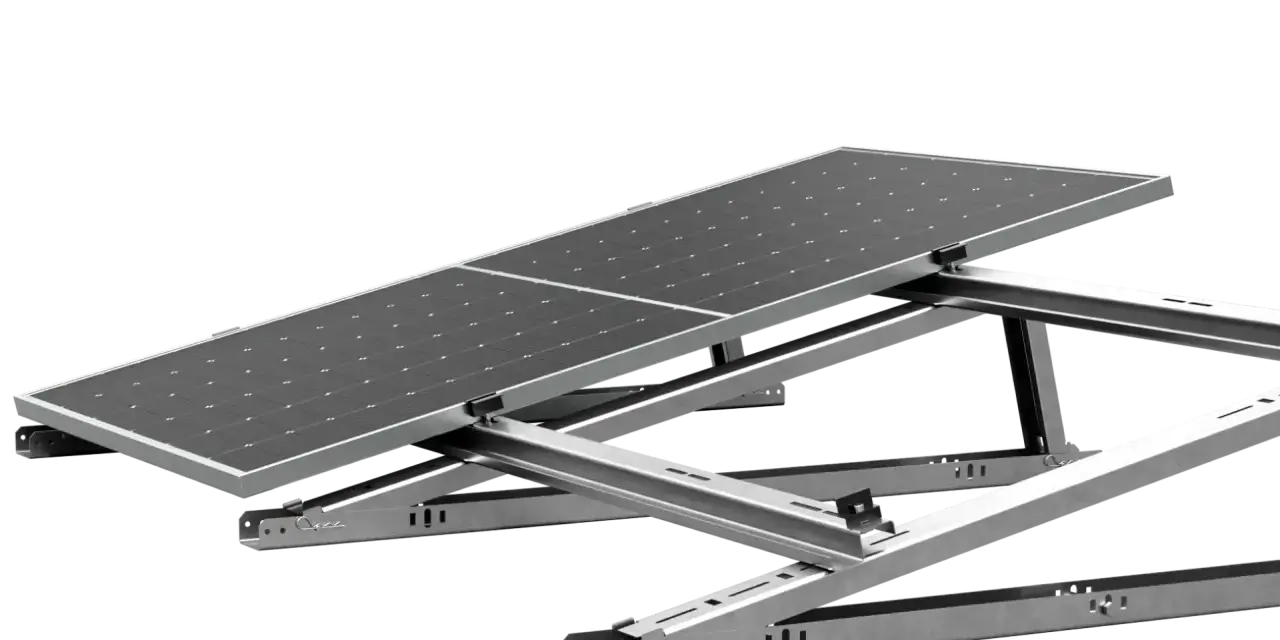

W systemach balastowych stabilność zapewniają bloczki betonowe, płyty dociążające albo inne elementy o odpowiednio policzonej masie. To dobre rozwiązanie, jeśli zależy Ci na możliwie małej ingerencji w dach, ale właśnie tu najłatwiej popełnić błąd: zbyt mały balast bywa groźniejszy niż brak balastu, bo konstrukcja jest wtedy niby zamontowana, a w praktyce nadal podatna na poderwanie przez wiatr.
System kotwiony działa odwrotnie: masa jest mniejsza, ale rośnie znaczenie poprawnego zakotwienia i szczelności. Hybryda ma sens tam, gdzie sama masa byłaby zbyt duża, a pełne kotwienie nie rozwiązuje problemu w 100 procentach. W dobrze zaprojektowanej instalacji wybór systemu nie jest decyzją estetyczną, tylko inżynierską.
Przeczytaj również: Projektowanie fotowoltaiki - Klucz do zysków i spokoju
Układ wschód-zachód czy południe
To jedno z najczęstszych pytań i odpowiedź brzmi: to zależy od priorytetu. Układ wschód-zachód daje niższy profil, zwykle lepiej wykorzystuje powierzchnię dachu i pozwala ustawić moduły bliżej siebie. Układ południowy częściej zapewnia wyższy uzysk z jednego modułu, ale wymaga większych odstępów między rzędami i zwykle bardziej wyraźnego nachylenia.
- Wschód-zachód wybieram częściej wtedy, gdy dach jest ograniczony powierzchniowo i liczy się maksymalne wykorzystanie miejsca.
- Południe ma sens, gdy priorytetem jest wyższa produkcja z pojedynczego panelu i dach daje wystarczająco dużo przestrzeni.
- Niski profil to zwykle mniejsza ekspozycja na wiatr, ale też nieco bardziej złożone zarządzanie cieniem własnym między rzędami.
W praktyce układ wschód-zachód wygrywa na dachach ciasnych i wielkoformatowych, a południe tam, gdzie powierzchnia nie jest problemem. Kiedy już wiesz, który typ ma sens, trzeba jeszcze dobrać geometrię do nośności i sposobu użytkowania dachu.
Jak dobrać stelaż do nośności i powierzchni dachu
Tu nie zgaduję. Najpierw sprawdzam nośność dachu, strefę wiatrową, rodzaj pokrycia i to, czy na połaci znajdują się przeszkody: świetliki, wywiewki, klimatyzatory, koryta kablowe albo pasy serwisowe. Dopiero potem wybieram kąt nachylenia modułów. W praktyce najczęściej spotykam układy o nachyleniu około 10-15°, a przy orientacji południowej często 15-20°, jeśli dach i projekt pozwalają na większy rozstaw rzędów.
Przy ustawieniu na południe trzeba pamiętać, że większy kąt oznacza większe odstępy między rzędami, żeby panel z przodu nie zacieniał panelu z tyłu. Dla nachylenia rzędu 15-20° odstęp między rzędami często dochodzi do około 1,5-2 m. To ważne nie dlatego, że ktoś lubi duże przerwy, ale dlatego, że zimą słońce stoi nisko i zbyt ciasny układ od razu obcina uzysk.
Wybór materiału też ma znaczenie. W praktyce dobrze sprawdzają się konstrukcje z aluminium i stali nierdzewnej albo stalowe elementy z powłoką antykorozyjną, bo dach płaski to środowisko, w którym wilgoć, skoki temperatur i długotrwałe obciążenie robią swoje. Ja zwracam uwagę także na elementy separujące od poszycia, takie jak maty ochronne czy podkładki wibroizolacyjne, bo one realnie zmniejszają ryzyko uszkodzenia membrany i hałasu przy pracy instalacji.
Jeśli dach jest lekki konstrukcyjnie albo ma już sporo stałych obciążeń, zwykle rozsądniej jest zejść z kąta i postawić na bardziej kompaktowy układ niż forsować rozwiązanie „na maksimum uzysku”. To właśnie ten kompromis oddziela poprawny projekt od projektu, który wygląda dobrze tylko na papierze.
Jak wygląda montaż krok po kroku
Dobry montaż na dachu płaskim zaczyna się dużo wcześniej niż na samej połaci. Najpierw robi się oględziny techniczne, potem projekt rozmieszczenia, a dopiero na końcu wjeżdżają moduły i balast. Kolejność ma znaczenie, bo tu bardzo łatwo naprawiać cudze skróty, a każdy taki skrót kończy się później poprawkami.
- Ocena dachu - sprawdzam nośność, stan hydroizolacji, spadki, przeszkody i możliwości serwisowe.
- Dobór układu - wybieram orientację modułów, kąt nachylenia i typ konstrukcji.
- Rozrysowanie pól montażowych - ustalam odstępy, drogi serwisowe i miejsca, w których nie wolno obciążać połaci.
- Przygotowanie podłoża - zabezpieczam miejsca styku, aby konstrukcja nie niszczyła poszycia.
- Montaż stelaża - składam podpory, łączniki i elementy stabilizujące zgodnie z projektem.
- Ułożenie balastu lub kotew - dociążam albo kotwię system tak, żeby spełniał wymagania dla wiatru i śniegu.
- Instalacja modułów i okablowania - mocuję panele, prowadzę przewody i sprawdzam, czy nic nie pracuje pod naprężeniem.
- Kontrola końcowa - weryfikuję dokręcenia, prześwity, odprowadzenie wody i dostęp do serwisu.
W tym procesie najważniejsza jest jedna rzecz: konstrukcja nie może blokować odprowadzenia wody ani uszkadzać warstw dachu. Dlatego nie traktuję montażu jako mechanicznego skręcania elementów, tylko jako dopasowanie całego układu do konkretnego budynku. Jeśli ten etap jest zrobiony porządnie, pozostają już głównie kwestie kosztów i kontroli jakości.
Najczęstsze błędy, które później kosztują najwięcej
Na dachu płaskim błędy nie zawsze wychodzą od razu. Czasem instalacja działa poprawnie przez kilka miesięcy, a pierwsza wichura albo zima ujawnia wszystko, co zostało policzone zbyt optymistycznie. Dlatego patrzę na montaż nie przez pryzmat „czy się trzyma”, tylko „czy będzie się trzymał po kilku sezonach”.
- Za mała rezerwa na wiatr - konstrukcja może wyglądać stabilnie, ale być niedowymiarowana dla konkretnej lokalizacji i wysokości budynku.
- Zbyt duży balast - dach dostaje obciążenie, którego nie przewidziano, a hydroizolacja zaczyna pracować w nienaturalny sposób.
- Brak ochrony poszycia - kontakt metalu z membraną lub papą bez separacji przyspiesza zużycie dachu.
- Za ciasny rozstaw rzędów - panele zacieniają się nawzajem, zwłaszcza zimą, i realny uzysk spada.
- Ignorowanie serwisu - jeśli po instalacji trudno przejść przez dach, każdy przegląd staje się problemem.
- Podpinanie się pod istniejące instalacje bez planu - klimatyzatory, kominki, wywiewki i instalacje techniczne często wymuszają korektę całego układu.
Najbardziej kosztowny błąd? Uważanie, że „na płaskim da się wszystko”. Nie, nie da się. Da się tylko to, co wytrzyma dach i co potwierdza projekt, a nie intuicja montażysty. Te błędy najłatwiej wyłapać już na etapie wyceny, zanim cokolwiek trafi na połacie.
Ile kosztuje montaż i za co naprawdę płaci inwestor
Sam koszt systemu montażowego zależy od tego, czy wybierasz balast, kotwienie, hybrydę, jaki jest kąt nachylenia i ile pracy wymaga przygotowanie dachu. W praktyce na rynku montaż fotowoltaiki na dachu płaskim bywa wyceniany na około 1 300-1 800 zł brutto za 1 kWp samej usługi montażowej, czyli zwykle drożej niż na prostym dachu skośnym. Różnica bierze się z większej liczby elementów, dokładniejszego rozplanowania oraz dodatkowej pracy przy zabezpieczeniu połaci.| Co wpływa na cenę | Dlaczego podnosi koszt |
|---|---|
| Typ konstrukcji | Balastowa, kotwiona i hybrydowa mają różny poziom złożoności i inny zakres materiałów |
| Kąt nachylenia | Większy kąt oznacza więcej miejsca, większe obciążenia i często bardziej rozbudowany stelaż |
| Stan dachu | Membrana, papa, przeszkody techniczne i konieczność napraw podnoszą koszt prac przygotowawczych |
| Warunki wiatrowe i wysokość budynku | Im trudniejsze warunki, tym więcej obliczeń i mocniejszy układ mocowania |
| Dostęp serwisowy | Projekt musi zostawić przejścia i bezpieczną komunikację, co czasem ogranicza liczbę modułów |
Jeśli patrzysz tylko na cenę najtańszego stelaża, łatwo przegapić najdroższą rzecz w całym projekcie: poprawki po błędnym montażu. Dlatego ja zawsze wolę, żeby inwestor wydał trochę więcej na projekt i porządny montaż, niż oszczędzał na konstrukcji, która będzie potem wymagała demontażu. A zanim zamówisz konkretny system, sprawdź jeszcze kilka rzeczy, które decydują o tym, czy dach będzie bezpieczny po pierwszej zimie.
Co sprawdzić przed zamówieniem, żeby instalacja nie wymagała poprawek
Na końcu zostaje najpraktyczniejsza część: checklistę przed zakupem i montażem. Ja traktuję ją jak filtr, który od razu oddziela dobry projekt od ryzykownego. Jeśli któraś z tych odpowiedzi brzmi niejasno, to znak, że trzeba wrócić do obliczeń.
- Jaka jest rzeczywista nośność dachu i czy uwzględniono już inne stałe obciążenia.
- Czy system będzie balastowy, kotwiony czy hybrydowy, i dlaczego właśnie taki.
- Jaki kąt nachylenia przyjęto oraz ile miejsca zostaje na serwis i odprowadzenie wody.
- Czy przewidziano ochronę poszycia i elementy separujące od membrany lub papy.
- Jak policzono działanie wiatru i śniegu dla konkretnej lokalizacji.
- Czy układ nie będzie sam siebie zacieniał w okresie jesienno-zimowym.
W dobrze zaprojektowanej instalacji stelaż nie jest dodatkiem do paneli, tylko elementem, który decyduje o trwałości całego systemu. Jeśli dobierzesz go rozsądnie, dach płaski przestaje być problemem, a staje się po prostu wygodną powierzchnią pod PV. I właśnie tak do tego tematu podchodzę: najpierw bezpieczeństwo, potem uzysk, a dopiero na końcu sama liczba modułów.
